Medien- und Haustechnikintegration in Stadtvilla.

Projekt VillaB

Ein modernes Monument aus Stein, Holz und High-Class AV Technologie

Die in München gelegene VillaB ist in vielerlei Hinsicht ein architektonisches Meisterwerk und Beleg für den erlesenen Geschmack des visionären Bauherrn und Besitzers. In der Folge wurde den AV Medien- und Gebäudetechnik Experten von der ComPeri GmbH die Ehre zu Teil, dieses beeindruckende Wohnobjekt mit einem ebenso exklusiven wie funktionalen Audio-Video und HAVC KNX/EIB Netzwerk für die gesamte Haustechnik wie Beleuchtung, Verdunkelung, Klimatisierung, Sicherheitstechnik u.a. auszustatten.

Medien- und Haustechnikintegration in Stadtvilla. - Projekt VillaB

Kunde: Architektur München

Branche: Architektur

Umsetzung: 2017

Villa B – ein architektonisches Meisterwerk in München.

  • Crestron AV3 Control System
  • Crestron DM-MD 32x32 RPS Matrix Switcher mit redundanter Stromversorgung
  • Crestron Multiroom Audiosystem mit 144 Lautsprechern in 28 Hörzonen
  • lb DE Plan 600 Einbaulautsprecher unsichtbar in der Holzvertäfelung der Decken und Wände integriert
  • lb PA6100 Home Cinema 19"-Mehrkanal-Endstufe
  • Vom Gebäude mittels Schwingungsdämpfern entkoppeltes Home Cinema System in „Kokon-Raum-im Raum“ Bauweise bestehend aus SONY VPL-VW300ES 4K Projektor, elektrischer drei Meter Leinwand, drei Genelec Wandeinbau Subwoofer mit 105 dB Schalldruck und lb Plan 400 Surround Lautsprecher mit 3.600 Watt Musikleistung
  • Elektrisch ausfahrbarer 12.000 ANSI Lumen Epson EB-L1500 Projektor mit Deckenlift und elektrische Leinwand im Poolbereich
  • Pop-up Television mit 4K Smart TV mit Digital 8 G Receiver mit elektrischem TV Lift
  • Unsichtbar hinter 3,00 x 3,00 Meter großem Semi-Spiegel integrierter 65“ UHD TV im Fitness Bereich
  • Mit Teleskop-Deckenlift aus Deckenvertäfelung ausfahrbares 50“ 4K Display
  • Crestron TWS-1060 10“ Einbautouchscreens mit H264 Streaming (Sicherheitskameras) und Raumkontrollsystem
  • iRoom Dockingstation Apple iPad Mini in allen Räumen zur Steuerung der AV- und Gebäudetechnik wie TV, Audio, Licht, Heizung, Klima und Sicherheitssystem
  • 10“ Touch Panels mit kundenspezifischer GUI Programmierung
  • KNX/EIB Netzwerk für die gesamte Haustechnik wie Beleuchtung, Verdunkelung, Klimatisierung, Sicherheitstechnik u.a.

VillaB – Medien- und Gebäudetechnikintegration in Münchener Stadtvilla

Die in München gelegene VillaB ist in vielerlei Hinsicht ein architektonisches Meisterwerk und Beleg für den erlesenen Geschmack des visionären Bauherrn und Besitzers. So war es nur konsequent, dass dieser auch bei der Audio-Video- und Gebäudetechnik auf ein High-Class Konzept setzte. In der Folge wurde den AV Medien- und Gebäudetechnik Experten von der ComPeri GmbH die Ehre zu Teil, dieses beeindruckende Wohnobjekt mit einem ebenso exklusiven wie funktionalen Audio-Video und HAVC KNX/EIB Netzwerk für die gesamte Haustechnik wie Beleuchtung, Verdunkelung, Klimatisierung, Sicherheitstechnik u.a. auszustatten.

Dabei war es für den Auftraggeber von zentraler Bedeutung, dass die komplette AV Medientechnik diskret und weitgehend unsichtbar in das geschmackvolle Interieur der VillaB integriert wird. Diese Anforderung betraf nicht nur die Signal- und Stromverkabelung sondern auch die komplette Audio-Video Technologie sowie die dezent integrierten 10“ Crestron TSW-1060 Touchscreens, mittels derer das komplette Audio-Video H264 Streaming sowie das HAVC Raumkontrollsystem steuerbar sind.

Eine weitere Herausforderung bestand darin, eine einfache und klar gestaltete GUI Benutzeroberfläche mit so wenig Menüebenen und Klicks wie irgend machbar zu erstellen.
Die GUI Designer von ComPeri entschieden sich daher die kompletten Gebäudegrundrisse auf transparenten Layern abzubilden. Somit kann mittels der Smart-Home Bedienpanels sowohl die AV Technik als auch die HVAC Technik, bestehend aus Lichttechnik, Verdunkelung, Klima- und Sicherheitstechnik intuitiv und selbsterklärend bedient werden. Dieses Interfacedesign wurde auch auf die in allen Räumen installierten iRoom Dockingstations für die Apple iPad Minis übertragen.

Eine weitere Herausforderung bestand darin, eine einfache und klar gestaltete GUI Benutzeroberfläche mit so wenig Menüebenen und Klicks wie irgend machbar zu erstellen.
Die GUI Designer von ComPeri entschieden sich daher die kompletten Gebäudegrundrisse auf transparenten Layern abzubilden. Somit kann mittels der Smart-Home Bedienpanels sowohl die AV Technik als auch die HVAC Technik, bestehend aus Lichttechnik, Verdunkelung, Klima- und Sicherheitstechnik intuitiv und selbsterklärend bedient werden. Dieses Interfacedesign wurde auch auf die in allen Räumen installierten iRoom Dockingstations für die Apple iPad Minis übertragen.

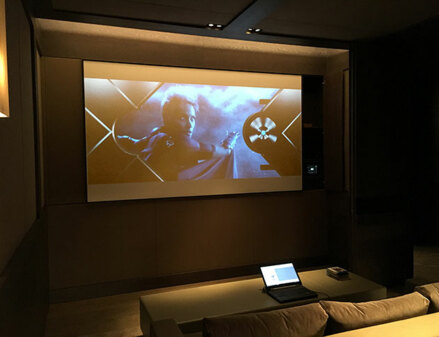

Perfektes Seh- und Klangerlebnis im akustisch entkoppelten Raum-im-Raum Home Cinema
Ein Highlight im Home Cinema Sektor stellt das vom Gebäude mittels Schwingungsdämpfern entkoppelte 7.3 Heimkino-System in „Kokon-Raum-im Raum“ Bauweise dar. Dieses besteht aus einem SONY VPL-VW300ES 4K Projektor, einer drei Meter Akustik Leinwand, drei Genelec Wandeinbau Subwoofern mit 105 dB Schalldruck sowie lb Plan 400 Surround Lautsprecher mit 3.600 Watt Musikleistung. Für die nötige Audioleistung sorgt mehrere hier High-End lb PA6100 Home Cinema 19″-Mehrkanal-Endstufe.

Ein weiteres innovatives Visualisierungskonzept findet sich im Fitness Bereich. Hier sorgt ein hinter einem 3×3 Meter großen Semispiegel verborgenes 65“ UHD Display für einen außergewöhnlichen Überraschungseffekt und ein großartiges Seherlebnis. So erscheint das TV Bild nur im eingeschalteten Betrieb des ansonsten völlig gewöhnlich wirkenden Spiegels. Für hervorragenden Klang im ganzen Anwesen sorgt ein Crestron Multiroom Audiosystem mit 144 unsichtbar in Decken und Wänden integrierten lb DE Plan 600 Einbaulautsprechern, welche die 28 Hörzonen optimal beschallen.

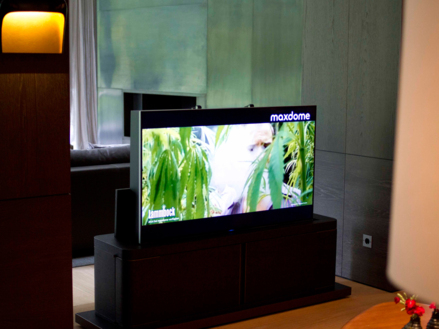

Eine elegante Pop-up Television Lösung findet sich in einem weiteren Raum. Hier fährt ein 65“ 4K Smart TV mit Digital 8 G Receiver mittels elektrischem TV Lift dezent aus einem eleganten Sideboard und sorgt auch hier für audiovisuelle Unterhaltung. Ein im Spa-Bereich unsichtbar, dezent mit Deckenlift installierter 12.000 ANSI Lumen Epson EB-L1500 Projektor sorgt auch hier für bestes Home Entertainment. Darüber hinaus gewährleistet auch im Essbereich ein mittels Teleskop-Deckenlift aus der Deckenvertäfelung ausfahrbares 50“ 4K Display dezente Unterhaltung. Eine servergestützte Mediathek mit iOS und AV Playersystemen gewährleistet die herstellerunabhängige und störungsfreie Kommunikation zwischen den Endgeräten und gewährleistet ein abwechslungsreiches Unterhaltungsproramm mit iTunes, Apple TV, Smart-TV, DAB, Blue-Ray DVD und Musik, Film- und Fotodateien im ganzen Haus. Die umfangreiche Signalverteilung wurde mittels eines Crestron DM-MD 32×32 RPS Matrix Switcher mit redundanter Stromversorgung, dem Crestron Swamp 24×8 Multiroom Audiosystem in voller Ausbaustufe und dem Crestron AV3 Control System realisiert.
